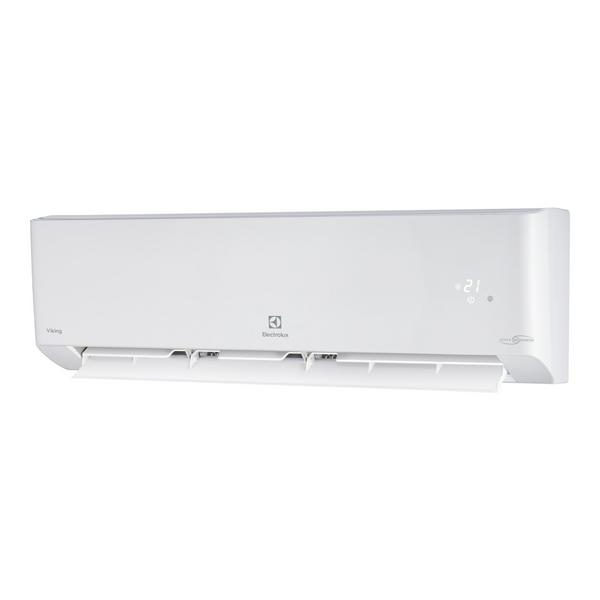

Кондиционер Electrolux EACS/I-HVI/N8_21Y с функцией теплового насоса воздух-воздух
Введение
Кондиционер Electrolux EACS/I-HVI/N8_21Y с функцией теплового насоса воздух-воздух представляет собой современное и высокоэффективное решение для создания комфортного микроклимата в жилых, общественных и административных помещениях. Этот кондиционер оснащен передовыми технологиями, которые обеспечивают не только охлаждение, но и обогрев, осушение, вентиляцию и очистку воздуха. В данной статье мы подробно рассмотрим все аспекты этого устройства, включая его конструкцию, функции, управление и особенности эксплуатации.
Назначение и область применения
Кондиционер Electrolux EACS/I-HVI/N8_21Y предназначен для поддержания оптимальной температуры воздуха в помещениях, обеспечивая при этом соблюдение санитарно-гигиенических норм. Он может использоваться в жилых домах, офисах, торговых центрах, гостиницах и других общественных зданиях. Благодаря своей универсальности и высокой производительности, этот кондиционер является отличным выбором для создания комфортных условий в любом помещении.
Устройство и составные части
Кондиционер состоит из двух основных блоков: внутреннего и наружного. Внутренний блок устанавливается в помещении и отвечает за распределение воздуха, а наружный блок монтируется снаружи здания и содержит компрессор и теплообменник.

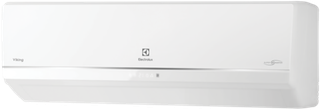

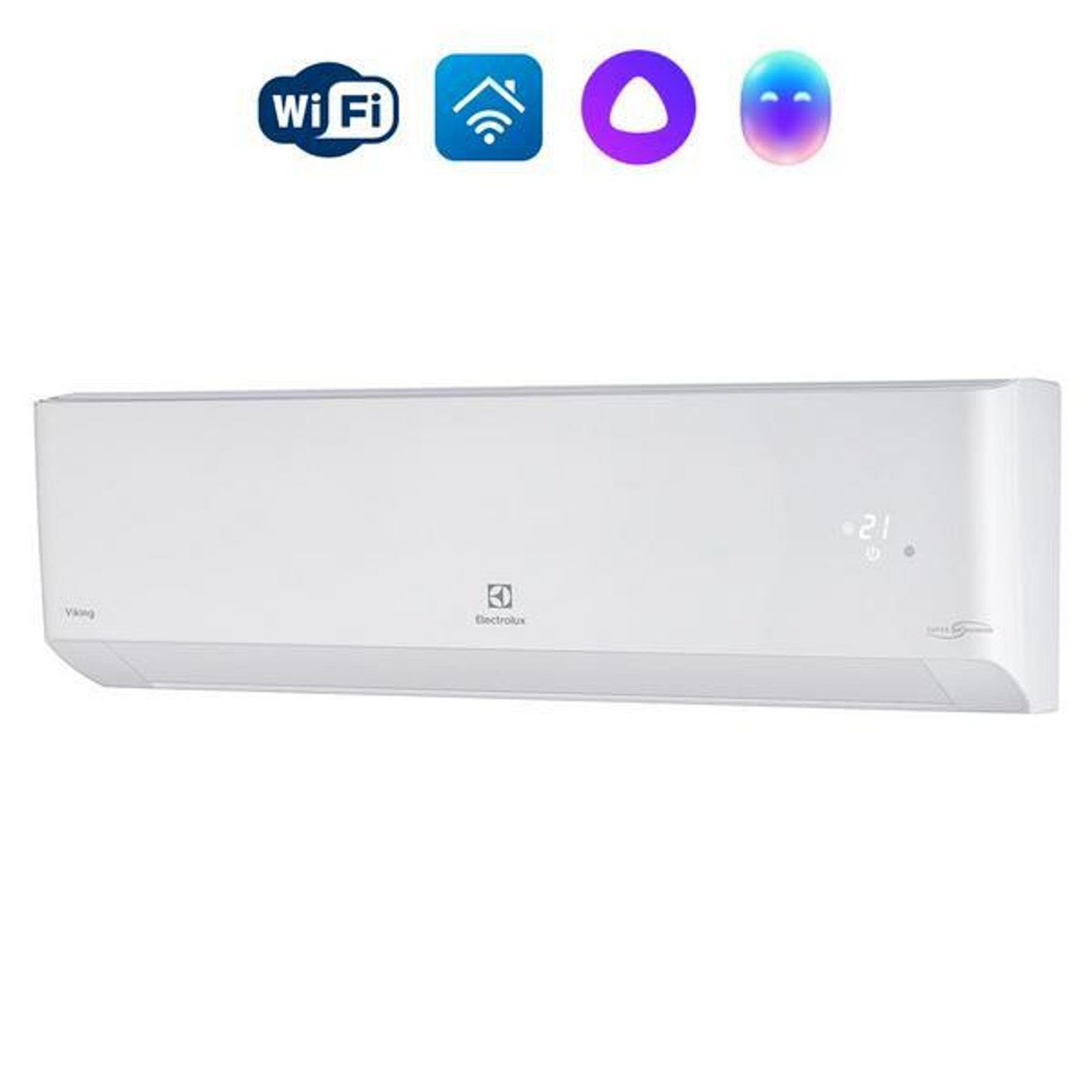

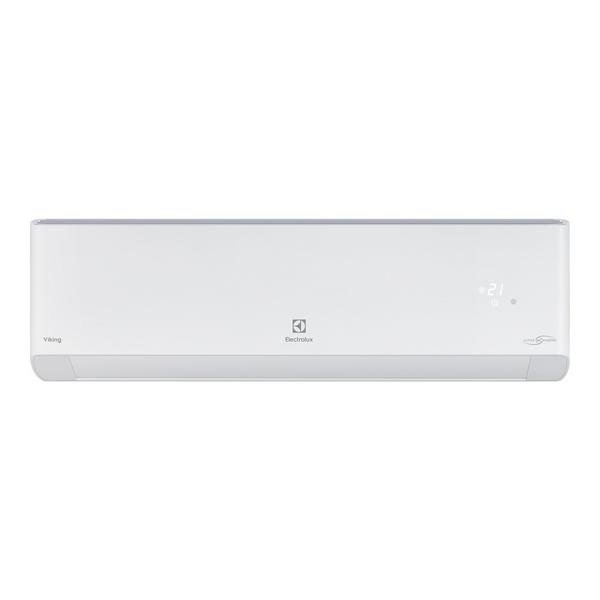

Основные компоненты внутреннего блока:
- Вход воздуха - отверстие, через которое воздух поступает в кондиционер.
- Передняя панель - защитная панель, которая также может содержать дисплей и кнопки управления.
- Дисплей - отображает текущую температуру, режим работы и другие параметры.
- Микросхема управления - электронный блок, который управляет всеми функциями кондиционера.
- Вертикальные жалюзи - направляют поток воздуха в вертикальном направлении.
- Горизонтальные жалюзи - направляют поток воздуха в горизонтальном направлении.
- Воздушный фильтр - очищает воздух от пыли и других загрязнений.

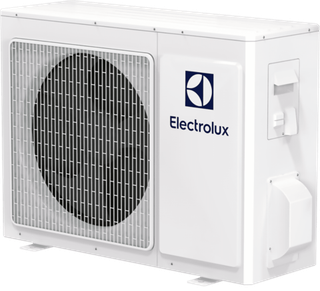

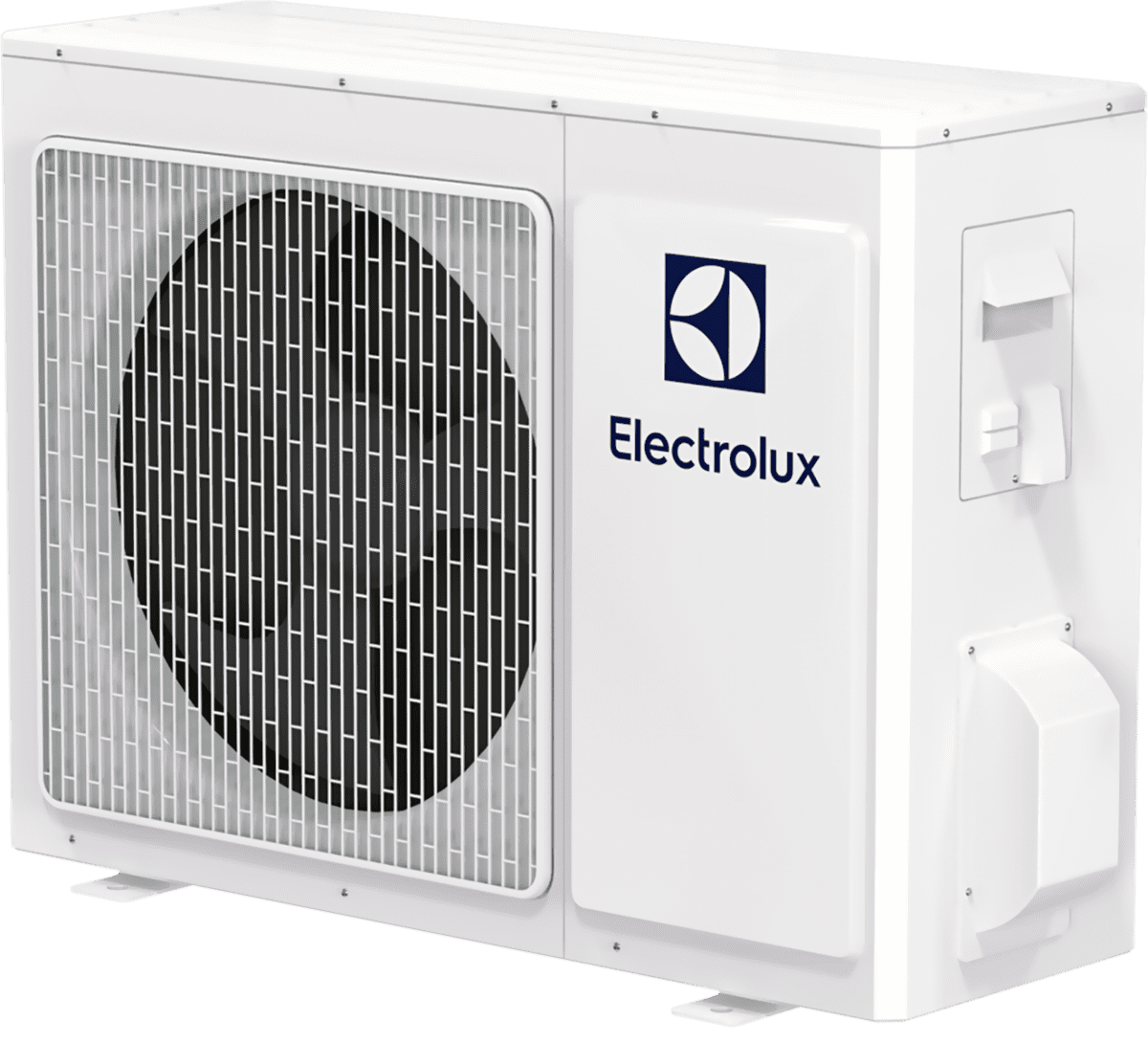

Основные компоненты наружного блока:
- Вход воздуха - отверстие для забора наружного воздуха.
- Фреоновая трасса - трубопроводы, по которым циркулирует хладагент.
- Дренажная трасса - система для отвода конденсата.
- Воздуховыпускная решетка - отверстие для вывода воздуха наружу.
Инверторные технологии
Кондиционер Electrolux EACS/I-HVI/N8_21Y оснащен инновационным Super DC компрессором постоянного тока, который обеспечивает высокую производительность и энергоэффективность. Инверторные технологии позволяют кондиционеру работать в различных режимах, обеспечивая максимальный комфорт при минимальном потреблении энергии.
Основные преимущества инверторных технологий:
- Высокая энергоэффективность - кондиционер относится к наивысшему классу энергоэффективности «A+++/A+++», что позволяет существенно снизить расходы на электроэнергию.
- Быстрое достижение заданной температуры - инвертор обеспечивает максимально быстрое охлаждение или нагрев воздуха при включении.
- Точное поддержание температуры - кондиционер автоматически регулирует мощность компрессора для поддержания заданной температуры с высокой точностью.
Управление кондиционером

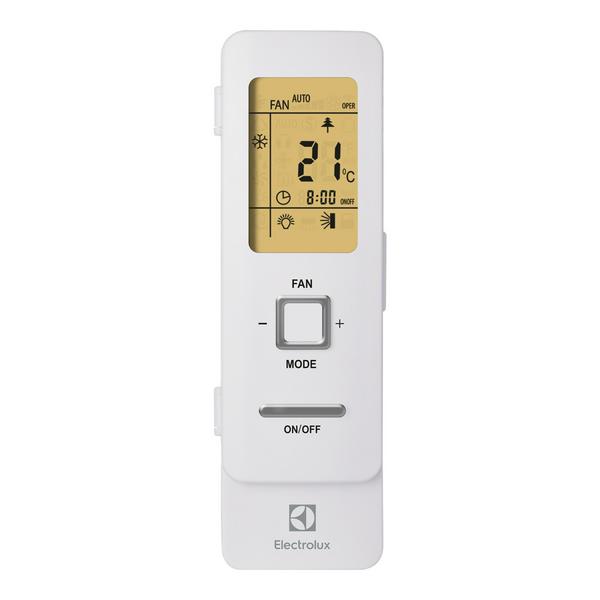

Управление кондиционером осуществляется с помощью беспроводного инфракрасного пульта дистанционного управления. Пульт позволяет управлять всеми функциями кондиционера на расстоянии до 10 метров.

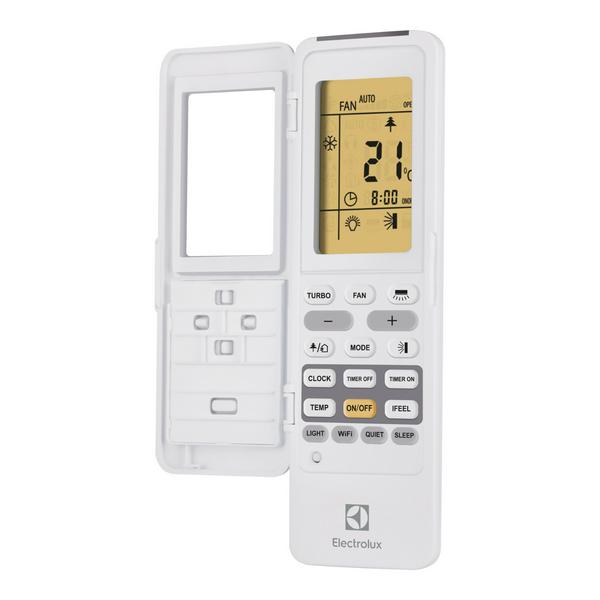

Основные кнопки и функции пульта:
- ON/OFF - включение/выключение кондиционера.
- FAN - регулировка скорости вращения вентилятора.
- MODE - выбор режима работы (охлаждение, обогрев, осушение, вентиляция, автоматический режим).
- +/- - увеличение/уменьшение температуры.
- TURBO - режим турбо, обеспечивающий максимальную мощность для быстрого достижения заданной температуры.
- CLOCK - установка текущего времени.
- TIMER ON/OFF - включение/выключение таймера для автоматического включения или выключения кондиционера.
- TEMP - отображение температуры на внутреннем блоке.
- HEALTH/AIR - включение режимов ионизации и притока свежего воздуха.
- I FEEL - функция I FEEL, которая позволяет кондиционеру регулировать температуру на основе данных с датчика температуры пульта.
- LIGHT - подсветка дисплея на внутреннем блоке.
- WI-FI - включение/выключение функции Wi-Fi для управления кондиционером через мобильное приложение.
- QUIET - тихий режим, который снижает уровень шума при работе кондиционера.
- SLEEP - ночной режим, который автоматически регулирует температуру для комфортного сна.
Панель индикации и дисплей внутреннего блока
Панель индикации и дисплей внутреннего блока отображают текущие параметры работы кондиционера, такие как заданная температура, режим работы, скорость вращения вентилятора и другие данные.
Основные элементы панели индикации:
- Заданная температура - отображает установленную пользователем температуру.
- Индикация часов и таймера - отображает текущее время и установки таймера.
- Режим работы - индикаторы режимов (охлаждение, обогрев, осушение, вентиляция, автоматический режим).
- Скорость вращения вентилятора - индикатор текущей скорости вращения вентилятора.
- Функция X-FAN - индикатор функции продувки испарителя для предотвращения образования неприятного запаха.
- Режим TURBO - индикатор режима турбо.
- Индикатор CLOCK - индикатор текущего времени.
- Ночной режим SLEEP - индикатор ночного режима.
- Положение жалюзи - индикаторы положения вертикальных и горизонтальных жалюзи.
- Подсветка дисплея - индикатор включения/выключения подсветки дисплея.
- Функция I FEEL - индикатор функции I FEEL.
- Тихий режим - индикатор тихого режима.
- Функция управления по Wi-Fi - индикатор включения/выключения функции Wi-Fi.
Порядок работы кондиционера в различных режимах
Кондиционер Electrolux EACS/I-HVI/N8_21Y может работать в нескольких режимах, обеспечивая комфортные условия в помещении.
Режим охлаждения:
- Кондиционер поддерживает заданную температуру с точностью ±1°C.
- Если заданная температура выше температуры окружающего воздуха более чем на 1°C, кондиционер переходит в режим вентиляции.
Режим обогрева:
- Кондиционер поддерживает заданную температуру с точностью ±1°C.
- Если заданная температура ниже температуры окружающего воздуха более чем на 1°C, кондиционер переходит в режим вентиляции.
Автоматический режим:
- Температура регулируется автоматически для поддержания комфортной температуры 22±2°C.
- При температуре ниже 20°C кондиционер переходит в режим обогрева.
- При температуре выше 26°C кондиционер переходит в режим охлаждения.
Режим осушения:
- Кондиционер поддерживает заданную температуру с точностью ±2°C.
- Если температура в помещении выше заданной более чем на 2°C, кондиционер работает в режиме охлаждения.
- Если температура ниже заданной более чем на 2°C, компрессор и вентилятор наружного блока останавливаются, а вентилятор внутреннего блока работает на низкой скорости.
Ночной режим:
- В режиме охлаждения заданная температура автоматически увеличивается на 1°C через каждый час работы в течение первых двух часов, после чего остается неизменной.
- В режиме обогрева заданная температура автоматически уменьшается на 1°C через каждый час работы в течение первых двух часов, после чего остается неизменной.
Основные функции управления
Включение/выключение:
Для включения/выключения кондиционера нажмите кнопку ON/OFF на пульте дистанционного управления.
Выбор режима работы:
Нажмите кнопку MODE для выбора режима работы (охлаждение, обогрев, осушение, вентиляция, автоматический режим).
Установка температуры:
Используйте кнопки "+" и "-" для установки заданной температуры. В автоматическом режиме температура устанавливается автоматически.
Регулировка скорости вращения вентилятора:
Нажмите кнопку FAN для выбора скорости вращения вентилятора (авто, низкая, средняя, высокая, турбо).
Регулировка положения жалюзи:
Нажмите кнопки для регулировки положения вертикальных и горизонтальных жалюзи.
Дополнительные функции управления
Ночной режим:
Нажмите кнопку SLEEP для включения/выключения ночного режима.
Таймер:
Используйте кнопки TIMER ON и TIMER OFF для установки времени включения/выключения кондиционера.
Подсветка дисплея:
Нажмите кнопку LIGHT для включения/выключения подсветки дисплея на внутреннем блоке.
Режим турбо:
Нажмите кнопку TURBO для включения/выключения режима турбо.
Блокировка кнопок пульта:
Одновременное нажатие кнопок "+" и "-" позволяет заблокировать/разблокировать клавиатуру на пульте дистанционного управления.
Шкала температуры:
Одновременное нажатие кнопок MODE и "-" позволяет переключиться между шкалами температуры по Цельсию и Фаренгейту.
Принудительное включение/выключение функции разморозки:
Одновременное нажатие кнопок X-FAN и MODE позволяет принудительно включить/выключить функцию разморозки.
Функция автоматического оттаивания внутреннего блока:
При низких температурах теплообменник внутреннего блока может обмерзать. Функция автоматического оттаивания включается при температуре на теплообменнике 0°C, компрессор и вентиляторы останавливаются, а индикатор на панели внутреннего блока мигает.
Автообогрев 8°C:
Функция автообогрева поддерживает температуру в помещении не ниже 8°C. Для включения/выключения функции одновременно нажмите кнопки TEMP и CLOCK в режиме обогрева.
Режим сохранения электроэнергии:
Для включения/выключения режима сохранения электроэнергии одновременно нажмите кнопки TEMP и CLOCK в режиме охлаждения. В этом режиме кондиционер автоматически задает температуру и скорость вращения вентилятора для минимизации энергопотребления.
Порядок управления
- Подключите кондиционер к сети электропитания.
- Нажмите кнопку ON/OFF для включения кондиционера.
- Выберите режим работы (охлаждение, обогрев, осушение, вентиляция, автоматический режим) с помощью кнопки MODE.
- Установите заданную температуру с помощью кнопок "+" и "-".
- Выберите скорость вращения вентилятора с помощью кнопки FAN.
- Настройте положение жалюзи с помощью соответствующих кнопок.
- Включите дополнительные функции (ночной режим, таймер, турбо, подсветка дисплея) при необходимости.
Замена батареек в пульте управления
- Для замены батареек сдвиньте крышку пульта дистанционного управления в направлении стрелки.
- Извлеките старые батарейки и установите новые.
- Установите крышку пульта на место.
Управление кондиционером без пульта ДУ
Если пульт дистанционного управления потерян или неисправен, можно управлять кондиционером с помощью кнопки автоматического включения на внутреннем блоке. При нажатии кнопки кондиционер включится в автоматический режим и будет работать в зависимости от температуры в помещении.
Управление прибором с помощью мобильного приложения
Управление кондиционером также возможно с помощью мобильного приложения HOMMYN, предоставляемого ООО «Р-Климат». Подробную информацию о мобильном приложении можно найти на сайте www.hommyn.app.
Советы по использованию
- Для управления кондиционером направьте пульт дистанционного управления на приемник сигнала внутреннего блока.
- Пульт дистанционного управления включает кондиционер на расстоянии до 7 метров.
- Не допускайте попадания воды на внутренний блок во избежание поражения электрическим током.
Уход и техническое обслуживание
Чистка передней панели:
- Отключите кондиционер от сети электропитания.
- Сдвиньте переднюю панель вверх и потяните на себя для снятия.
- Протрите панель сухой мягкой тряпкой или промойте теплой водой (не выше 40°C).
- Установите переднюю панель на место.

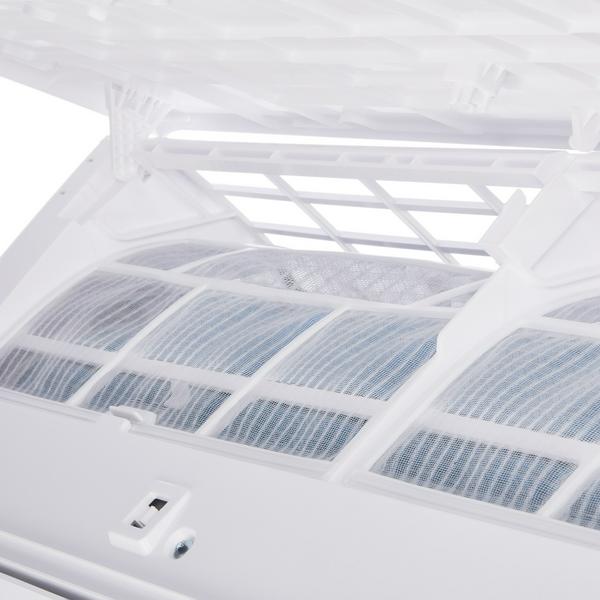

Чистка воздушного фильтра:
- Отключите кондиционер и снимите воздушный фильтр.
- Промойте фильтр в теплой воде с моющим раствором.
- Просушите фильтр в тени и установите на место.
Защита
Кондиционер автоматически выключается в следующих случаях:
- Температура воздуха вне помещения выше или ниже допустимых пределов.
- Температура в помещении выше или ниже допустимых пределов.
- Неправильное подключение к электрической сети.
Устранение неполадок
Кондиционер не работает:
- Подождите 3 минуты и попробуйте снова включить кондиционер.
- Проверьте батарейки в пульте дистанционного управления.
- Убедитесь, что вилка полностью вставлена в розетку.
Отсутствует поток охлажденного или нагретого воздуха:
- Проверьте, не заблокированы ли впускные и выпускные воздушные отверстия.
- Убедитесь, что температура установлена правильно.
Кондиционер не включается сразу:
- При изменении режима работы происходит задержка включения на 3 минуты.
Специфический запах:
- Запах может исходить от других источников, таких как мебель или сигареты.
Звук журчащей воды:
- Звук возникает при движении хладагента по трубам.
- Размораживание наружного блока в режиме нагрева.
Слышится потрескивание:
- Звук может возникать под влиянием изменения температуры корпуса.
Из выпускного отверстия выходит туман:
- Туман появляется при высокой влажности в помещении.
Индикатор компрессора горит постоянно, а внутренний вентилятор не работает:
- Режим работы кондиционера был изменен с режима нагрева на режим охлаждения. Индикатор погаснет через 10 минут и вернется в режим нагрева.
Если проблема не решена, обратитесь в авторизованный сервисный центр.
Утилизация
По окончании срока службы кондиционер подлежит утилизации. Подробную информацию по утилизации можно получить у представителя местного органа власти.
Технические характеристики
Модель | EACS/I-09HVI/N6 2T | EACS/I-12HVI/N6 2T | EACS/I-18HVI/N8 2T | EACS/I-24HVI/N8 2T |
---|---|---|---|---|
Тип кондиционера | Super DC Inverter | Super DC Inverter | Super DC Inverter | Super DC Inverter |
Охлаждение, Btu/h | 9212 (2388-17040) | 12044 (2900-17060) | 18083 (4094-24566) | 24000 (6800-30700) |
Обогрев, Btu/h | 11942 (2388-18766) | 14330 (3003-24566) | 19004 (4094-31590) | 24000 (6800-32000) |
Потребляемая мощность (охлаждение/обогрев), Вт | 550 (70-1800) / 745 (130-2400) | 840 (55-1900) / 950 (130-2600) | 1320 (350-2500) / 1320 (350-3300) | 1850 (450-3700) / 1750 (380-3800) |
Тип хладагента | R32 | R32 | R32 | R32 |
Электропитание | 220-240 В/ 50 Гц | 220-240 В/ 50 Гц | 220-240 В/ 50 Гц | 220-240 В/ 50 Гц |
Производительность по воздуху, м³/ч | 800 | 800 | 1200 | 1200 |
Номинальный ток (охлаждение/обогрев), А | 3,5 / 4,6 | 5,1 / 5,7 | 5,9 / 5,9 | 11 / 10,8 |
Уровень шума (внутренний/наружный блоки), дБА | 22 / 53 | 22 / 54 | 33 / 56 | 35 / 58 |
Диаметр труб (жидкость - газ), дюймы | 1/4 - 3/8 | 1/4 - 3/8 | 1/4 - 5/8 | 1/4 - 5/8 |
Максимальный перепад высот, м | 10 | 10 | 20 | 30 |
Максимальная длина трассы, м | 15 | 20 | 40 | 50 |
Класс пылевлагозащищенности (внутренний/наружный блок) | IPX0/IPX4 | IPX0/IPX4 | IPX0/IPX4 | IPX0/IPX4 |
Защита от поражения электрическим током | 1 класс | 1 класс | 1 класс | 1 класс |
Габариты внутренний/наружный блок, мм | 996 x 301 x 225 / 899 x 596 x 378 | 996 x 301 x 225 / 899 x 596 x 378 | 1101 x 327 x 249 / 980 x 790 x 427 | 1101 x 327 x 249 / 980 x 790 x 427 |
Габариты в упаковке внутренний/наружный блок, мм | 1057 x 377 x 307 / 942 x 430 x 417 | 1057 x 377 x 307 / 942 x 430 x 417 | 1164 x 402 x 339 / 1080 x 460 x 485 | 1164 x 402 x 339 / 1080 x 460 x 485 |
Вес нетто внутренний/наружный блок, кг | 13 / 44,5 | 13,5 / 45,5 | 16,5 / 62,5 | 16,5 / 65 |
Вес брутто внутренний/наружный блок, кг | 16 / 47,5 | 16,5 / 48,5 | 20 / 67,5 | 20 / 70 |
Класс энергоэффективности (SEER/SCOP) | A+++ / A+++ | A+++ / A+++ | A++ / A+ | A++ / A+ |
Комплектация
- Кондиционер, сплит-система бытовая (внутренний блок) - 1 шт.
- Крепления для монтажа на стену (только для внутреннего блока) - 1 комплект.
- Пульт ДУ - 1 шт.
- Батарейки типа AAA - 2 шт.
- Руководство пользователя - 1 шт.
- Гарантийный талон - в руководстве.
Опционально:
- Соединительные межблочные провода.
- Модуль Wi-Fi.
Гарантия
Гарантийный срок на прибор составляет 3 года. Гарантия действительна при условии, что монтаж кондиционера выполнен авторизованной организацией.
Транспортировка и хранение
Прибор должен храниться в упаковке изготовителя в закрытом помещении при температуре от -4 до +40°C и относительной влажности до 85% при температуре 25°C. Транспортировка и хранение прибора должно соответствовать указаниям манипуляционных знаков на упаковке.
Дата изготовления
Дата изготовления зашифрована в code-128. Дата изготовления указывается на этикетке на приборе. Дата изготовления определяется следующим образом:
SN XXXXXX XXXX XXXXXX XXXXX
месяц и год производства
Сертификация
Товар сертифицирован на территории Таможенного союза. Товар соответствует требованиям:
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Импортер и уполномоченное изготовителем лицо:
Изготовитель оставляет за собой право на внесение изменений в конструкцию и характеристики прибора.
Electrolux is a registered trademark used under license from AB Electrolux (publ.).
Сделано в Китае.
Выгоды использования теплового насоса для отопления помещения
Тепловой насос воздух-воздух является эффективным и экономичным решением для отопления помещений. Он использует тепло из наружного воздуха для нагрева внутреннего пространства, что позволяет значительно снизить затраты на энергию по сравнению с традиционными системами отопления.
Энергоэффективность
Одним из главных преимуществ теплового насоса является его высокая энергоэффективность. Тепловые насосы могут преобразовывать энергию из окружающей среды в тепло с коэффициентом преобразования (COP) до 4 и более. Это означает, что на каждый киловатт электроэнергии, потребляемой тепловым насосом, он может производить до 4 киловатт тепла. В результате, использование теплового насоса для отопления помещения может значительно снизить расходы на энергию.
Экологичность
Тепловые насосы являются экологически чистым решением для отопления помещений. Они не сжигают топливо и не выделяют вредные выбросы, такие как углекислый газ (CO2) или оксиды азота (NOx). Это делает их отличным выбором для тех, кто стремится снизить свой углеродный след и внести вклад в охрану окружающей среды.
Удобство и простота установки
Тепловые насосы воздух-воздух легко устанавливаются и не требуют сложных систем трубопроводов или хранилищ для топлива. Они могут быть установлены как в новых, так и в существующих зданиях, что делает их универсальным решением для отопления.
Долговечность и надежность
Тепловые насосы являются надежными и долговечными устройствами. При правильном обслуживании и уходе они могут служить многие годы, обеспечивая стабильное и комфортное отопление помещения.
Гибкость и многофункциональность
Тепловые насосы могут работать как в режиме отопления, так и в режиме охлаждения, что делает их универсальным решением для круглогодичного использования. Они также могут быть интегрированы с другими системами отопления и охлаждения, такими как солнечные панели или системы управления умным домом.
Заключение
Кондиционер Electrolux EACS/I-HVI/N8_21Y с функцией теплового насоса воздух-воздух является современным и высокоэффективным решением для создания комфортного микроклимата в помещениях. Благодаря инверторным технологиям и широкому набору функций, этот кондиционер обеспечивает оптимальные условия при минимальном потреблении энергии. Следуя рекомендациям по эксплуатации и уходу, вы сможете наслаждаться комфортом и надежностью этого устройства на протяжении многих лет.
